L'information
de XTA AudioCore DP226.
Apres le succès phénoménal du
DP200, le DP226 continue la réputation pour la qualité de son dans un produit visé
carrément le marché du live
Le DP226 est une
unité sonore-audio-processing basée par DSP compacte et puissante, idéalement adaptée
aux applications de phase, où il combine les fonctions des produits conventionnels
multiples dans une unité 1U élevée compacte. Pour réaliser ceci le DP226 a 2 entrées
et 6 sorties, qui peuvent être configurées en 5 modes de base, croisement de la voie 3 x
2, de 2 x 3 voies, de 4 voies, de 5 voies et de 6 voies. Chaque entrée a le gain, le
retard et 8 bandes de commande paramétrique, chaque sortie se compose d'une haute et les
lowpass filtrent, 5 bandes des commandes paramétriques d'égalization, de borne, de
retard, de gain et de polarité. Le MIDI, les RS232 et la commande les RS485 et les
mémoires d'utilisateur sont donnés, et également une fonction à plusieurs niveaux de '
verrouillage ' de sécurité pour toutes les commandes. Le DP226 est également disponible
avec les entrées facultatives et les sorties d'cAes/ebu. Le DP226 est conçu pour le
réglage rapide par l'intermédiaire des commandes faciles à utiliser du panneau avant.
Alternativement il peut être contrôlé extérieurement par le logiciel de gestion de XTA's
AudioCore Windows™, avec les produits existants et futurs d'AudioCore.
Dispositifs
 | Qualité sonore
superbe: Double précision soigneusement optimalisée traitant plus la circulation de
40 données interne de bit pour l'intervalle dynamique exceptionnel et la qualité
sonique. |
| Des 2 flexibles ont
entré, 6 ont sorti le format à modes multiples comportant un choix 3 x 2 de la voie, 2 x
3 la voie, 4 + 2 la voie, 5 + 1 voies et 6 modes de croisement de voie avec des bornes.
|
| la bande 2 x 8 a entré l'égaliseur paramétrique pour l'égalization de pièce.
|
| 6 x 5 sections paramétriques de bande sélectionnables au haut et bas rayonnage filtre
pour l'égalization de cadre. |
| Chaque section
paramétrique fournit +15dB à -30dB de gain aux fréquences centrales entre 20Hz - 20kHz
avec un éventail de Qs de 0,4 à 128. Tous les paramètres comportent la résolution fine
avec les 1/36th incréments d'étapes, de gain 0.1dB et 100 de Q configurations de
fréquence d'octave. N'importe quelle section paramétrique peut être placée pour la
réponse & de rayonnage d'à haute fréquence de LF. |
| De hauts et bas
filtres variables de passage pour chaque sortie peuvent être placés pour 12, 18 et 24dB
par pentes d'octave avec un choix des réponses de Bessel, de Butterworth ou de
Linkwitz-Riley. Le contrôle indépendant des fonctions & élevées de Lowpass permet
à des fonctions asymétriques de croisement d'être réalisées. |
| Six bornes de
rendement élevé sont fournies, comportant un éventail de contrôle des paramètres
d'attaque, de version et de seuil. La sortie dose l'espace libre d'expositions au seuil de
limite. Les constantes de temps de mètre dépistent les constantes de temps de borne pour
montrer l'utilisation précise de puissance. |
| Précisez l'incrément de retard de 2,6 µS (moins de 1mm) pour le cadrage parfait de
temps de gestionnaire. |
| Excellente qualité de son: moteur de propriété industrielle et algorithmes
des utilisations XTA's AudioCore DSP. |
| Le mélange secondaire mono est fourni. |
| Facilite des tensions de forces de 70V à 260V sans réglage. |
| Carte de PC pour la mise à jour facile de programme, le clonage d'unité et les
configurations personnelles d'économie. |
| Trois encodeurs
rotatoires vitesse-sensibles fournissent un familier et facile d'utiliser le format de
commande avec toute l'information de filtre affichée simultanément sur un affichage
contre éclairé d'affichage à cristaux liquides. |
| Le cahier des
charges standard complet inclut 40 mémoires, MIDI, RS232 et RS485 pour la commande
externe et le verrouillage à plusieurs niveaux de sécurité fonctionnent.
|
| Le DP226 fournit à
la qualité sonore exceptionnelle un plein > intervalle 110dB dynamique, une cadence
élevée de prélèvement et un filtrage minimal. |
| AES / entrées
digitales et sorties d'cEbu sont disponibles comme option. |
| Logiciel
updateable par l'intermédiaire du Web . |

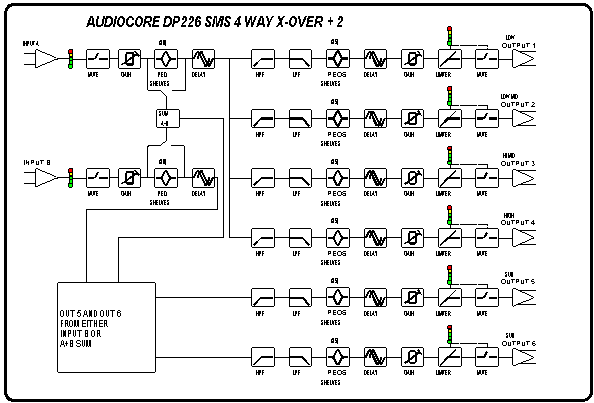

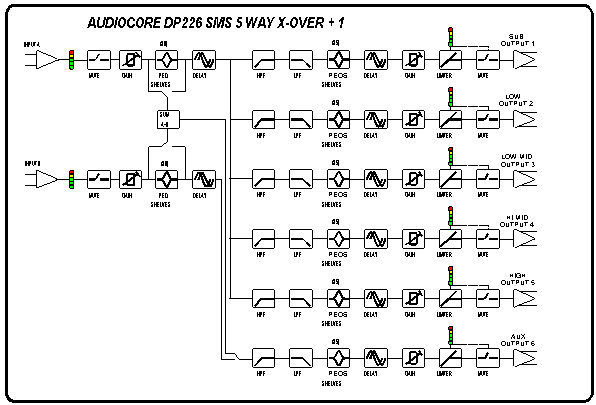

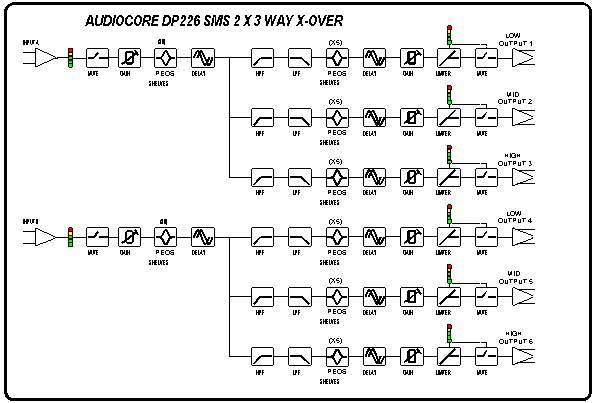

Schémas
fonctionnels
Caractéristiques.
| Entrées |
Deux électroniquement équilibrés. |
| Impédance |
> ohms 10k |
| CMRR |
> 65dB 50Hz - 10kHz. |
| Sorties |
Six électroniquement équilibrés. |
| Source PIM |
< 60ohms. |
| Mn Chargement |
600ohm. |
| Max. Level |
+20dBm dans le chargement de 600 ohms. |
| Fréquence Resp. |
±0.5dB 20Hz - 20kHz. |
| Intervalle Dynamique |
> unwtd de 110dB 20Hz -20kHz.. |
| Déformation |
< 0,02% @ 1kHz, +18dBm. |
| Retard Maximum |
650 mS. (incrément 2,6 µS) |
| Gain de sortie |
+15dB réglable à -40dB dans les étapes 0.1dB et le muet. |
| Gain d'entrée |
+6dB réglable à -40dB dans les étapes 0.1dB |
| Égalization Paramétrique |
5 sections par sortie / 8 sections par entrée |
| Gain de filtre |
+15dB à -30dB dans les étapes 0.1dB. |
| Fréquence centrale |
20Hz - 20kHz, étapes de 1/36 octave. (368 positions) |
| Filtre Q / Bw |
0,4 à 128 (2,5 à 0,008) |
| Sectionne permutable à |
Réponse de rayonnage |
| Basse fréquence d'étagère |
20Hz - 1kHz |
| Fréquence élevée d'étagère |
1kHz - 20kHz |
| Gains d'étagère |
±15dB dans les étapes 0.1dB. |
| Haute et filtres de Lowpass |
1 de chacun par sortie. |
| Fréquence (Hpf) |
10Hz - 16kHz, étapes de 1/36 octave. |
| Fréquence (Lpf) |
60Hz - 22kHz, étapes de 1/36 octave. |
| Réponse |
Bessel / Butterworth 12dB/18dB / 24dB par octave et Linkwitz-Riley
24dB par octave. |
| Bornes |
1 par sortie |
| Seuil |
+22dBu à -10dBu dans les étapes 1dB |
| Temps d'attaque |
0,3 à 90 millisecondes. |
| Libérez le temps |
4, 8, 16, 32 fois le temps d'attaque. |
| Affichage |
affichage à cristaux liquides contre éclairé de 2 x 20
caractères. |
| Mètres d'entrée |
2 x 6 points, -24dB au clip digital. |
| Mètres de sortie |
6 x 6 points, -24dB à +4dB (niveau de limite de réf.) |
| Entrées De Connecteurs |
femelle XLR de 3 bornes. |
| Sorties |
mâle XLR de 3 bornes. |
| Le Midi Dedans |
5 broche DIN. |
| RS485 dedans et dehors |
(dedans) 3 goupillent la femelle XLR. (dehors) le mâle XLR de 3
bornes |
| RS232 |
9 femelle de la broche DEE. |
| Puissance |
le CEI de 3 bornes. |
| Puissance |
60 à % de 250V ±15 @ 50/60Hz. |
| Consommation |
< 20 watts. |
| Poids |
3.8kg. Filet (expédition 5.0kg.) |
| Taille |
1,75 " (1 U) X 19 " x 10,3 " (44 x 482 x 260mm) à
l'exclusion des connecteurs. |
| Options disponibles |
Transformateurs. Entrées de Digital AES/EBU et 0utputs. |
|
